自消光羟丙树脂YH2835T

YH2835T为固含50%，羟基含量2.4%（固体份），哑光羟基丙烯酸树脂。

传统哑光漆依赖添加二氧化硅消光粉实现消光，却存在易析出颗粒、耐碱性差、耐水性不佳等固有缺陷。为此，自消光树脂的开发极具必要性。

通过精准分子结构设计，漆膜固化后表面会自然形成低微米级凹凸纹理，改变光线反射角度、减少镜面反射，无需消光粉即可达成哑光效果，从根源规避消光粉带来的性能短板。

产品特色

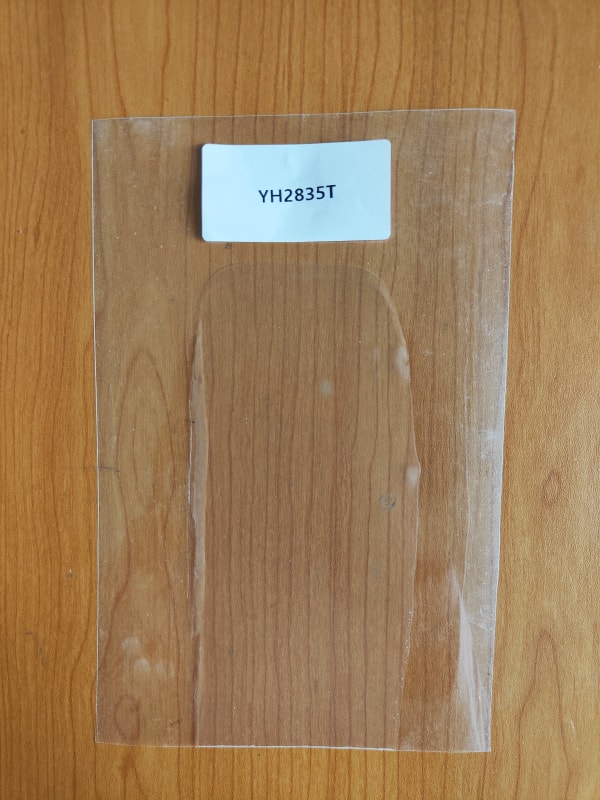

YH2835T哑光清漆刮板状态：

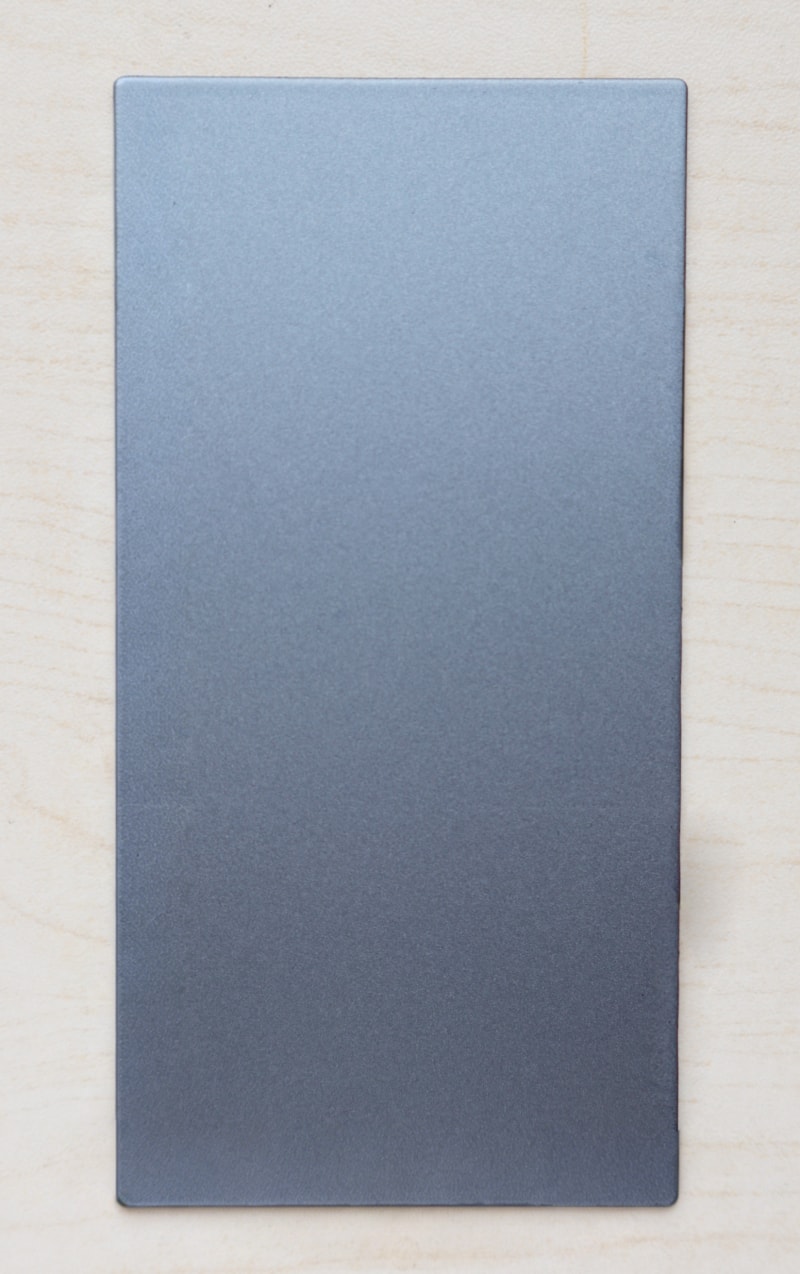

出众自消光，无需额外添加：

传统哑光树脂需依赖额外添加哑粉才能实现消光效果，而 YH2835T 自带优异自消光性能，无需搭配任何哑粉，即可稳定达到低光泽效果。简化施工流程的同时，确保哑光质感均匀持久。

耐碱性能表现卓越：

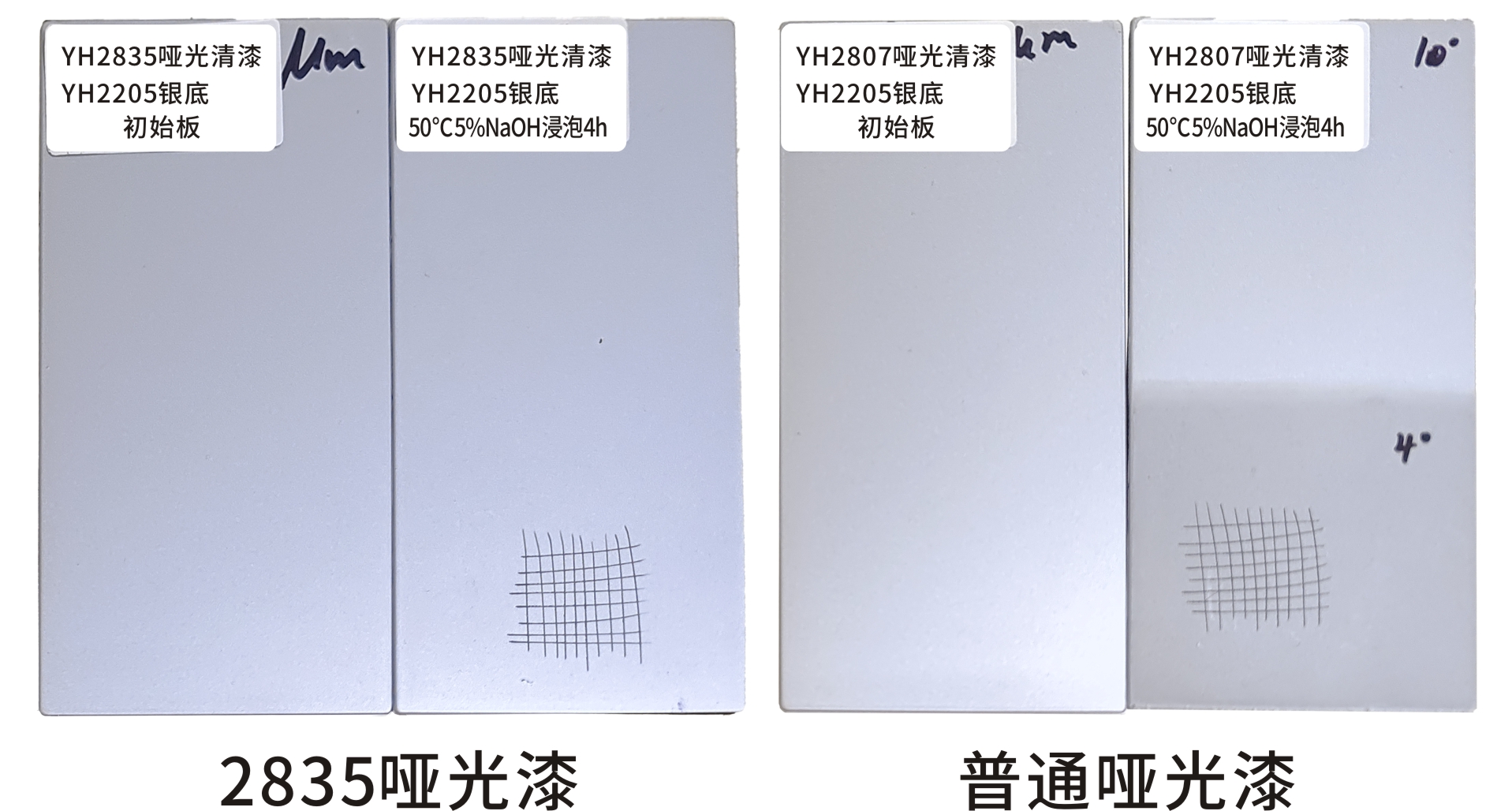

50℃环境下，经 5% NaOH 溶液浸泡＞15h，漆膜无任何异常；而普通哑光漆同等条件下浸泡 4 小时便会出现严重发白现象。

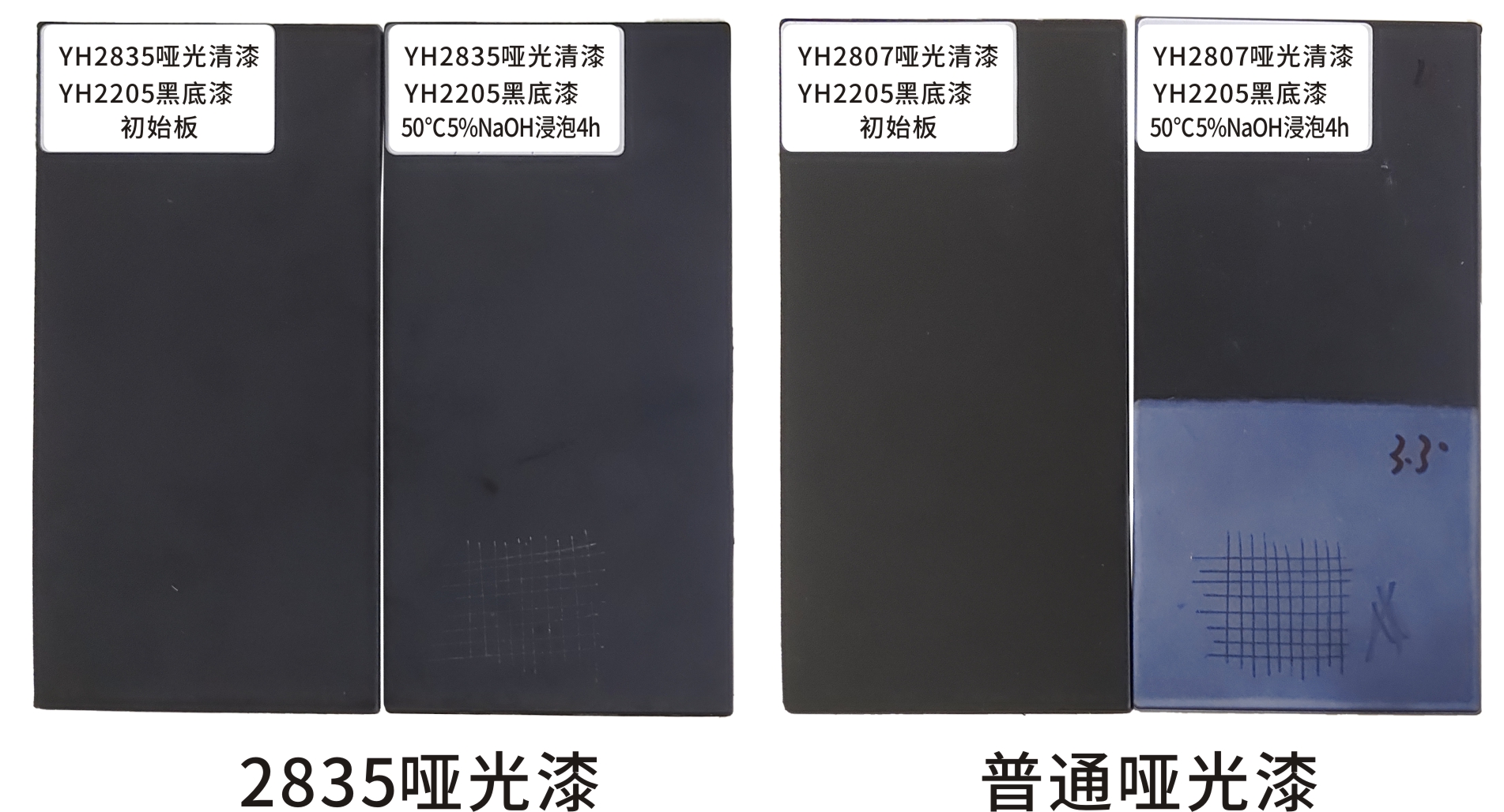

5%NaOH50℃浸泡4h	5%NaOH50℃浸泡4h	YH2835T哑光清漆5%NaOH50℃浸泡24h

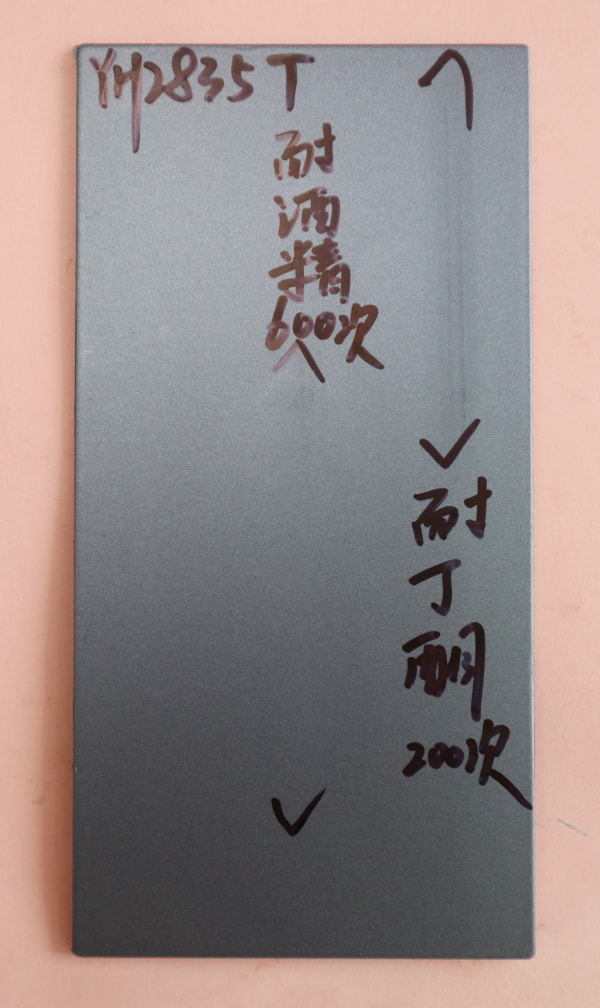

耐醇/耐丁酮：

耐醇无水乙醇1000力≥600次；耐丁酮1000g力≥150次。

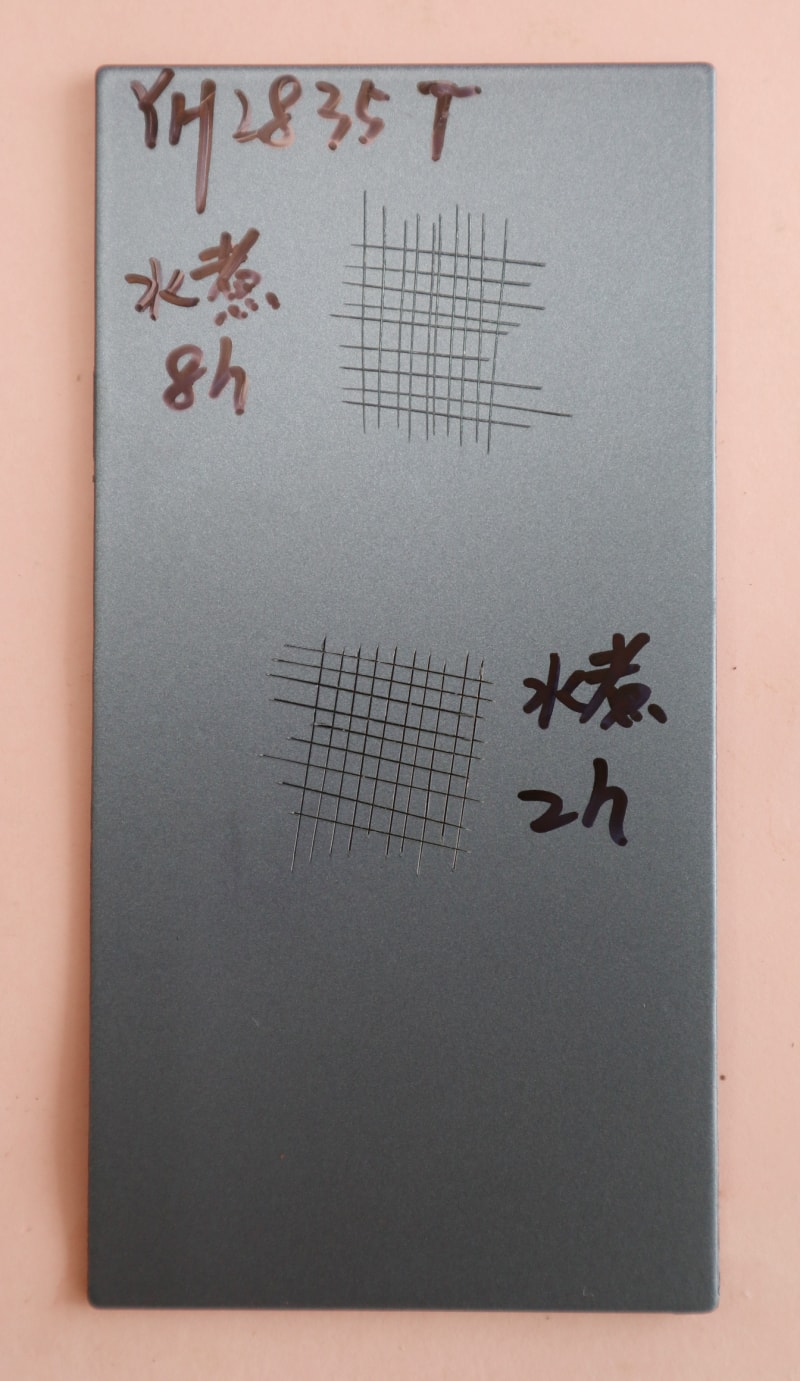

耐水煮性能优异：

80℃水煮 2 小时，漆膜不发白、不起泡，保持完好状态。

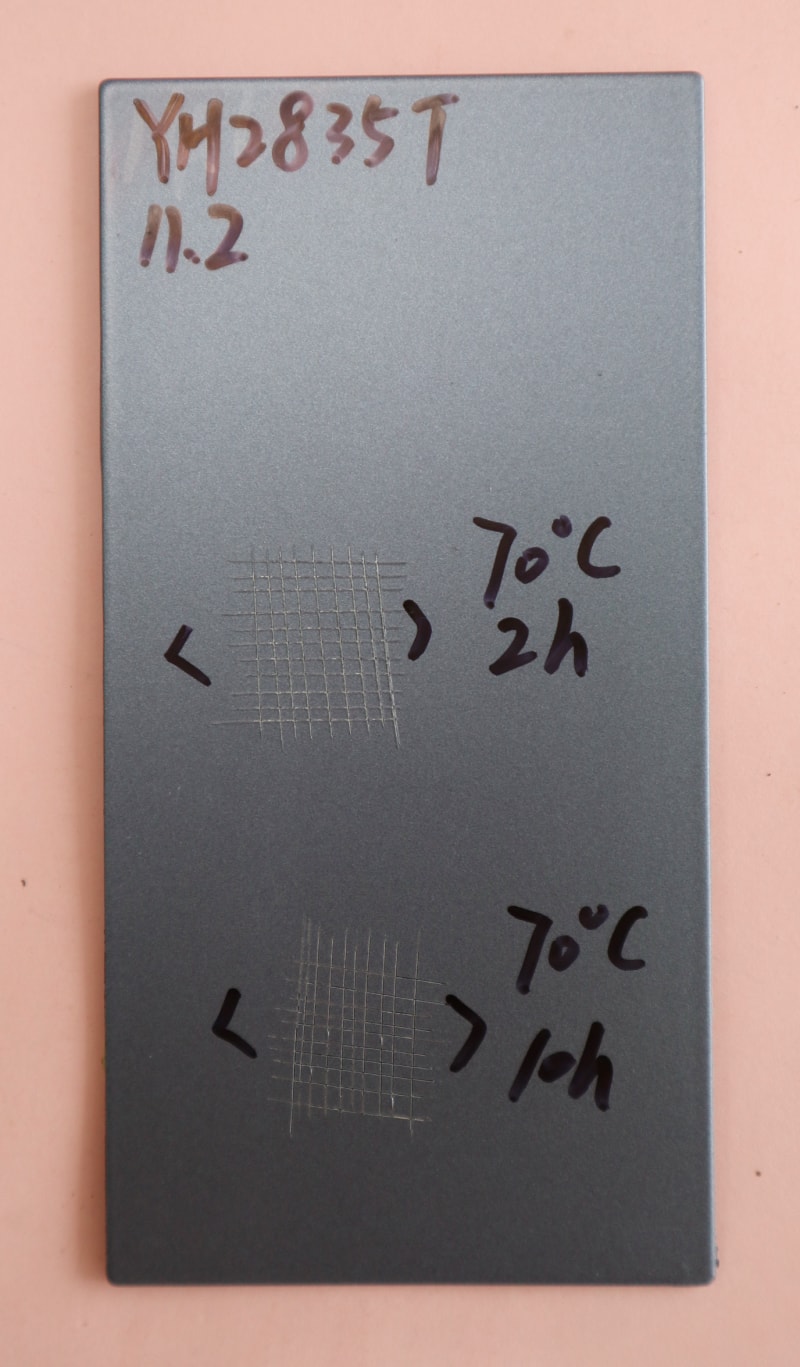

过烘附着力：

70℃过烘10h，附着力0级。

测试结论

测试YH2835T哑光清漆性能，包括复合涂层光泽、层间附着力、返修性能以及耐化性测试。

施工工艺

ABS板上喷涂YH2205塑胶底漆，烘烤60℃/20min；

罩1K底色漆，散干10min；

罩YH2835T哑光清漆，烘烤：70℃/1h。

检测技术指标

YH2205塑胶底漆+1K底色漆+YH2835T哑光清漆ABS板上喷涂70℃烘烤1h
